Ny struktur Solid State HF kompaktrørsveiser

I stedet for tradisjonell separat type layout av likeretterskap og inverterskap, integrerer denne nye strukturen solid state HF kompaktrørsveiseren de to funksjonelle kjerneenhetene i et enkelt kompakt kabinett. Denne integrasjonen reduserer ikke bare det totale utstyrets fotavtrykk ved å forenkle systemstrukturen, men forkorter også den interne ledningsavstanden mellom de to enhetene, minimerer signalinterferens og forbedrer stabiliteten til kraftoverføringen under produksjonsprosessen for sveiset rør.

Solid State HF kompaktrørsveiser består normalt av følgende deler:

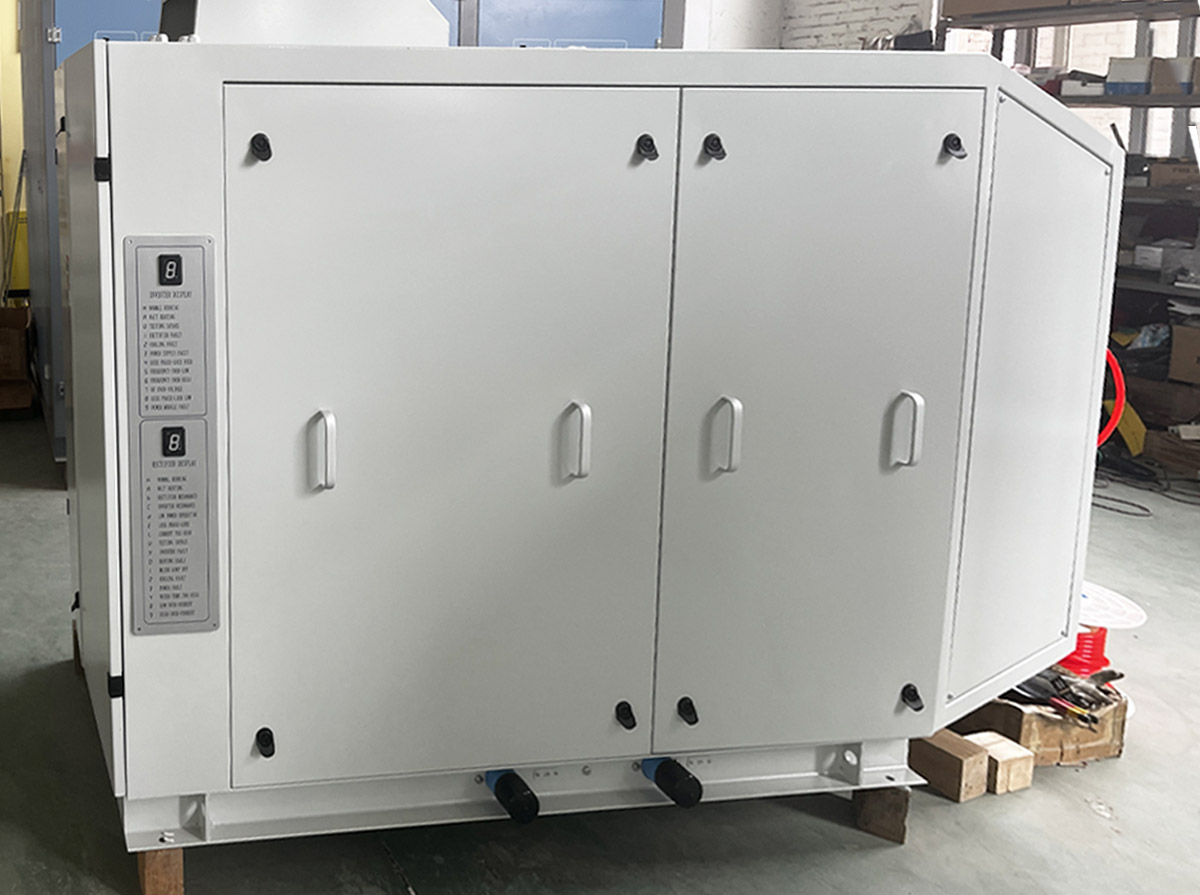

1. Ny struktur Solid State HF Compact Pipe Welder Hovedskap:

Vi bruker denne nye strukturen som gjør likeretter- og omformerskap alt i ett kabinett. Denne nye designen kan spare mer plass og enkelt for kundene å koble kabler. For denne nye strukturen designer vi nå fra 50Kw til 400Kw. Hvis flere større kraftsveiser foreslår vi fortsatt bruk av en separat type rørsveiser.

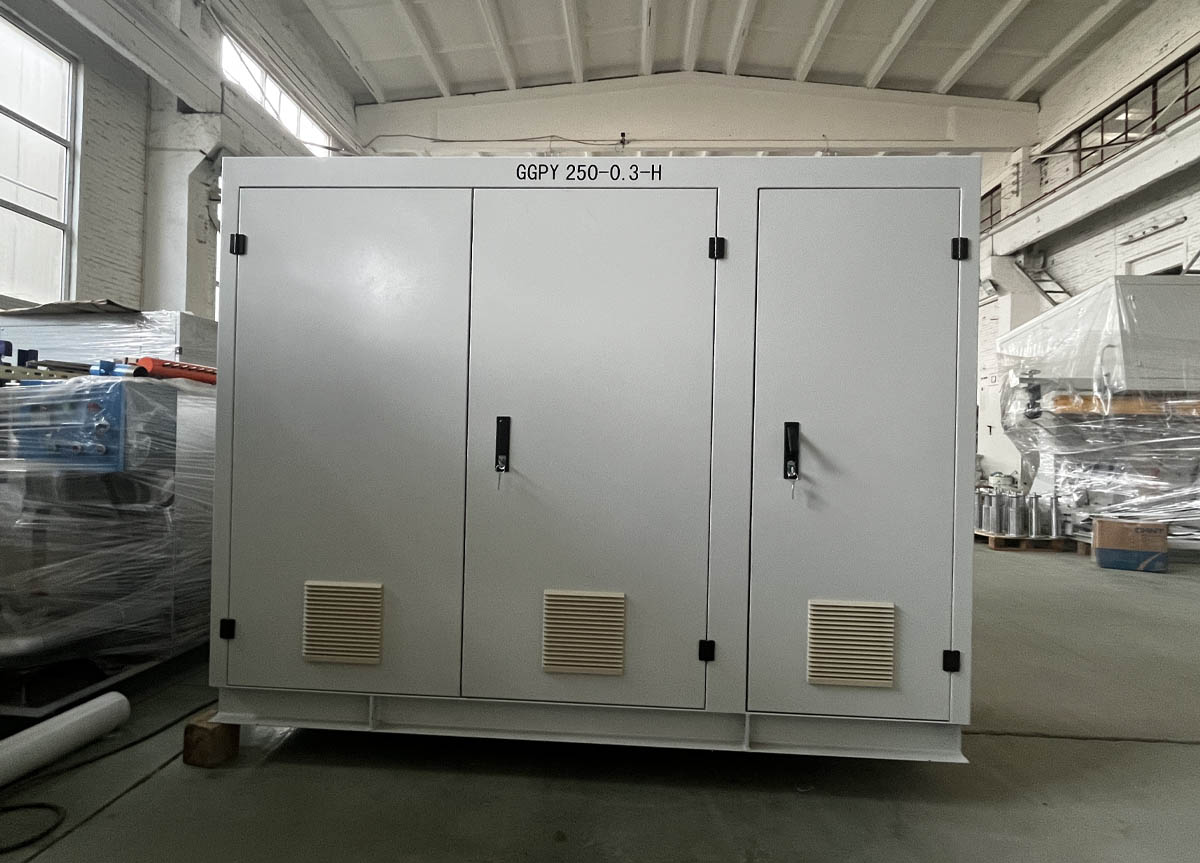

2.Tørt transformatorskap

Inne i dette tørre transformatorskapet utstyrte vi med en tørr nedtrappingstransformator, som i stedet for tradisjonell oljetransformator enkelt kan fullføre fraktleveringen til mange land.

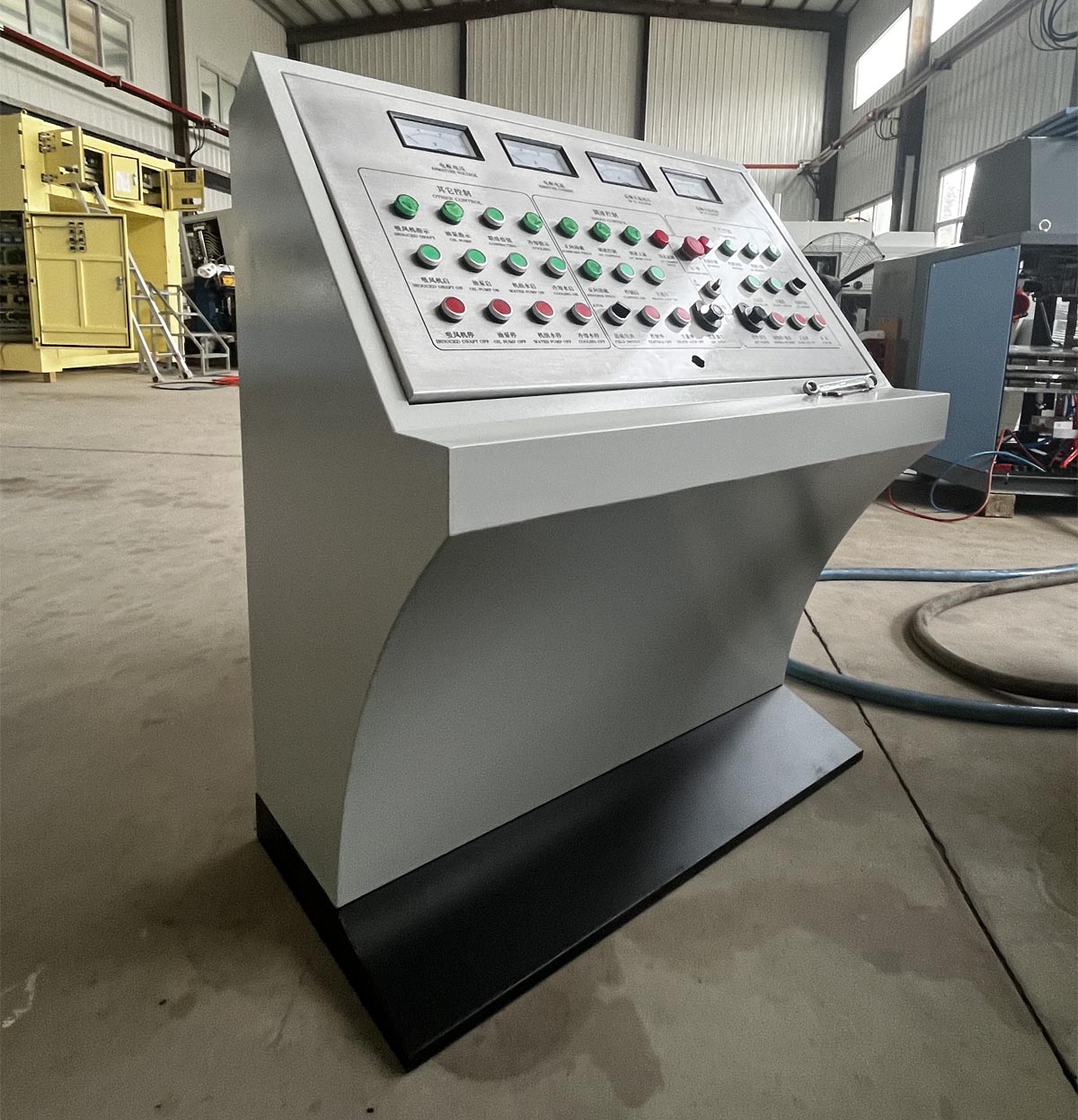

3. Konsoll

Sentral kontrollkonsoll kan oppnå fjernbetjening av solid state HF kompaktrørsveiser, hastighetskontrollskap (driver), vannkjøler, vifter etc. Utstyr.

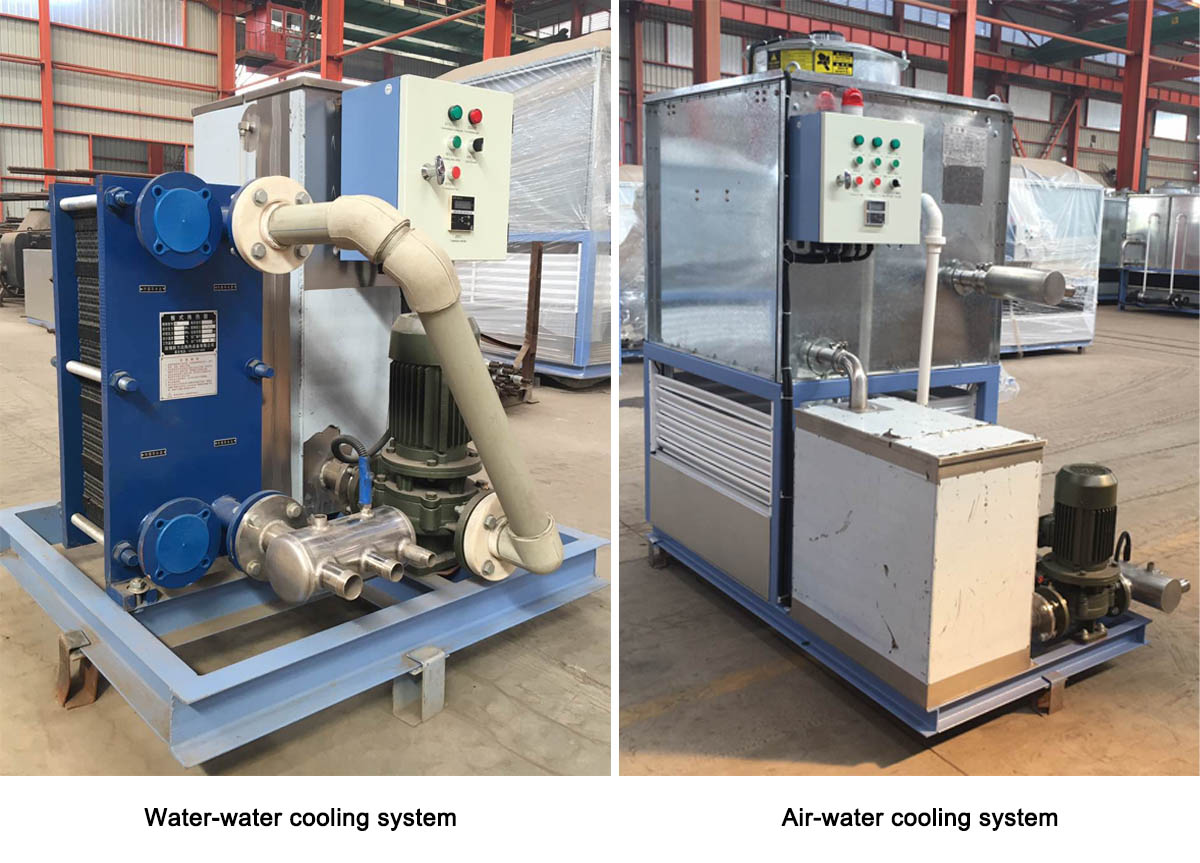

4.kjølesystemer: vann-vann kjølesystem eller luft-vann kjølesystem valgfritt

Kjølesystemet til den nye strukturen solid state HF kompaktrørsveiseren brukes hovedsakelig til intern sirkulasjon med lukket kretskjøling av høyfrekvente sveiser og vannkjølte hastighetskontrollskap (driver). Har normalt to typer: luft-vann kjølesystem og vann-vann kjølesystem. Luft-vann-kjølesystemet kan fungere uavhengig, og vann-vann-kjølesystemet må være utstyrt med et kjøletårn eller basseng. Dette utstyret opptar et lite område, og innløpsvanntemperaturen til varmestrømforsyningen kontrolleres effektivt under 40 ° C for å sikre langsiktig stabilitet til varmeutstyret.
