100KW Solid State høyfrekvent kompakt rørsveiser

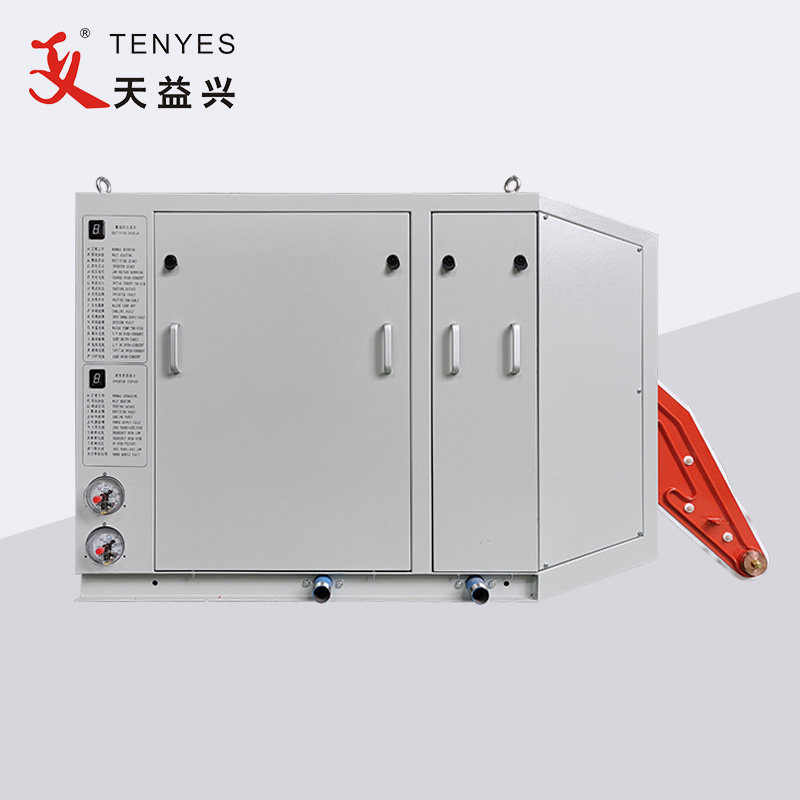

TENYES er et Kina-basert selskap som spesialiserer seg på å produsere høykvalitets solid state høyfrekvent sveiseutstyr, inkludert 100KW Solid State High Frequency Compact Pipe Welder. Som en profesjonell produsent og leverandør tilbyr selskapet en rekke produkter designet for å møte behovene til ulike industrielle applikasjoner. 100KW solid state høyfrekvent kompakt rørsveiser har en kompakt og lett design. Ved å kombinere likeretter- og omformerseksjonene i ett enkelt kabinett, reduseres maskinens totale volum med over 50 % sammenlignet med konvensjonelle høyfrekvente sveisere av tilsvarende størrelse. I tillegg reduseres vekten med over 30 %, noe som gjør maskinen mer bærbar og plasseffektiv.

Send forespørsel

produktbeskrivelse

Utstyrsnavn: 100KW Solid State høyfrekvent kompakt rørsveiser

Utstyrsspesifikasjoner: GGPY100KW

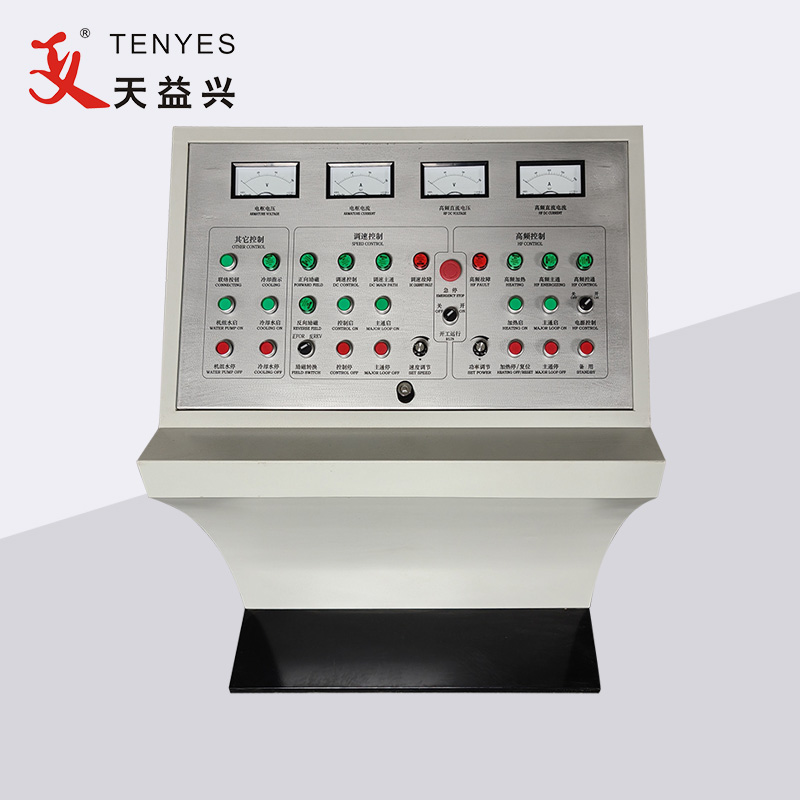

Komponenter: hovedskap, betjeningskonsoll, kjølesystem

Utstyrsbruk: brukes hovedsakelig til sveising av vanlig karbonstål, rustfritt stål, aluminium og andre ikke-jernholdige metallrør.

Egenskaper:

1. Høy effektfaktor: Effektfaktor ≥ 0,95, ingen ekstra reaktiv effektkompensasjonsutstyr er nødvendig for dette utstyret.

2. Energibesparende og høy effektivitet: Siden den konvensjonelle høyfrekvente isolasjonsnedtrappingstransformatoren er fjernet, reduseres sammenkoblingslinjen betydelig, slik at reaktiv effekttapet reduseres. Tester har vist at alt-i-ett-maskinen sparer omtrent 30 % sammenlignet med konvensjonell høyfrekvens i solid-state.

3. Utgangseffekten er stabil: utgangsrippelkoeffisienten er liten, det sveisede stålrøret har mindre grader, sveisesømmen er mer jevn, finishen er høy og sveisekvaliteten er god.

4. Liten størrelse, lett vekt, forenklet tilkobling, fullstendig beskyttelse, feilkjedebeskyttelsestid ≤10us, praktisk feilsøking og vedlikehold, og mer pålitelig utstyr.

Anvendelsesområde:

①　Stålrørdiameter φ 7- φ 12

②　 Veggtykkelsen på stålbånd er 0,2-1 mm

③　Sveisemetode: induksjonssveising

④　Sveisehastighet: 60-130 M/min

Driftsparametere:

① Merkeeffekt: 100KW

② Nominell likespenning: 250V

③ Nominell likestrøm: 450A

④ Nominell frekvens: 600KHZ

⑤ Total effektivitet: ≥ 85 %

⑥ Utgangseffekt med høy frekvens: ≥ 100kW

Krav til strømforsyning:

① Strømforsyningsform: trefase fireleder strømfrekvens AC, linjespenning 380 ± 5 %,

② Strømforsyningskapasitet: mer enn 100kVA.

③ Effektfaktor: ≥ 0,85

④ Strømforsyningskabel: kobbertråd av plast ≥ 75 mm²per fase, jordledning ≥ 30 mm²

100KW Solid State høyfrekvent kompakt rørsveiser den inkluderer likeretter og inverter.

Likeretterdel: den brukes til å endre den trefasede 380V AC likeretteren til 0-250V justerbar likestrøm etter spenningsregulering, for å møte behovene til den senere omformerenheten. Innebygd trefase likeretterbro, ladekondensator, IGBT-bro, utjevningsreaktor, filterenhet, kontroll- og beskyttelseskrets og displayinstrument.

Egenskaper for likeretterkontrollkrets: den styres av mikrodatamaskin med én brikke (mcs89c51) og storskala digital integrert krets, med høy kontrollpresisjon, rask respons og tydelig tilstandsvisning.

Programvarebeskyttelsesmodus: høy overstrøm (9), lav overstrøm (8), ekstern feil (4), innkommende strømforsyningsfeil (fasetap, overspenning, underspenning, alvorlig ubalanse i trefasespenning, display 3), kjølevannsfeil (2), upassende spennings- og strømforhold (L), inverterfeil (Y).

Maskinvarebeskyttelse: hovedavslåingsbeskyttelse, motstandskapasitansabsorpsjon, motstandsbeskyttelse (lynbeskyttelse), beskyttelse mot hurtig smelting.

inverterdel: inverter 0-250 DC-strømmen sendt av likeretterskapet til en høyfrekvent strøm på hundrevis av kHz for å møte behovene til sveisede rør.

Inverterskapet er sammensatt av følgende deler: kraftenhet, kanalkondensator, lekkasjereaktans, kontrollkrets, kjøleklimaanlegg, etc.
