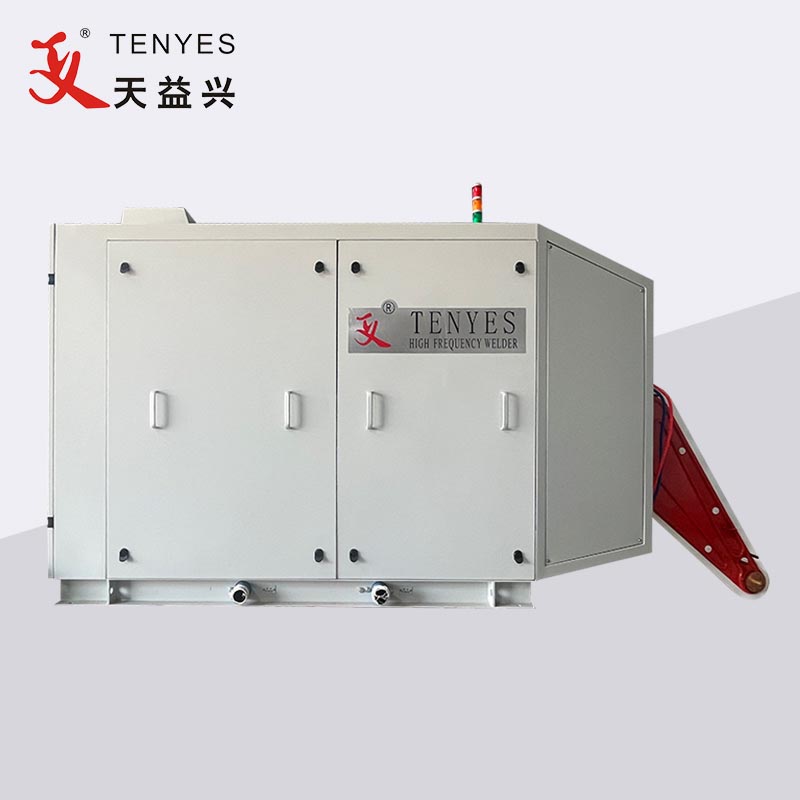

SiC-MOSFET Solid State høyfrekvente rørsveiser

As the technology improved, recently for the solid state high frequency welder adopts third generation semiconductor material called SiC-MOSFET.

Tredje generasjons halvledermaterialer SiC-MOSFET ytelsesegenskaper

1. Høy temperatur- og høytrykksmotstand: SiC har et bredt båndgap som er omtrent 3 ganger større enn Si, så det kan realisere kraftenheter som kan fungere stabilt selv under høye temperaturforhold. Isolasjonsnedbrytningsfeltstyrken til SiC er 10 ganger den for Si, så det er mulig å produsere høyspente kraftenheter med høyere dopingkonsentrasjon og et tynnere filmtykkelsesdriftlag sammenlignet med Si-enheter.

2. Enhetsminiatyrisering og lettvekt: Silisiumkarbidenheter har høyere termisk ledningsevne og effekttetthet, noe som kan forenkle varmeavledningssystemet, for å oppnå enhetsminiatyrisering og lettvekt.

3. Lavt tap og høy frekvens: Arbeidsfrekvensen til silisiumkarbidenheter kan nå 10 ganger den for silisiumbaserte enheter, og effektiviteten reduseres ikke med økningen av arbeidsfrekvensen, noe som kan redusere energitapet med nesten 50%; Samtidig, på grunn av økningen i frekvensen, reduseres volumet av perifere komponenter som induktans og transformatorer, og volumet og andre komponenter koster etter sammensetningen av systemet reduseres.

SiC-MOSFET Solid State høyfrekvente rørsveiser Fordeler

1,60 % lavere tap enn Si-MOSFET-enheter, sveisevekselretterens effektivitet øker mer enn 10 %, sveiseeffektiviteten øker mer enn 5 %.

2.Single SiC-MOSFET effekttetthet er stor, montert mengde reduseres tilsvarende, noe som direkte reduserer feilpunkter og ekstern elektromagnetisk stråling, og forbedrer påliteligheten til inverterkraftenheten.

3.SiC-MOSFET tåler høyere spenning enn original Si-MOSFET, sveiserens DC-merkespenning har blitt økt tilsvarende under forutsetningen om å sikre sikkerhet (280VDC for parallellresonanssveiser og 500VDC for serieresonanssveiser). Effektfaktor på nettsiden ≥ 0,94 .

4. Tap av nye SiC-MOSFET-enheter er bare 40 % av Si-MOSFET, under visse kjøleforhold, svitsjefrekvens kan være høyere, serieresonans Si-MOSFET-sveiser tar i bruk frekvensdoblingsteknologi, tar i bruk SiC-MOSFET kan direkte designe og produsere opp til 600KHz høyfrekvent sveiser.

5. Ny SiC-MOSFET sveiser likespenning øker, nettsideeffektfaktor høy, vekselstrøm liten, harmonisk strøm liten, kundens kostnader for strømforsyning og distribusjon er sterkt redusert, og strømforsyningseffektiviteten er effektivt forbedret.
