KLASSIFISERING AV HØYFREKVENS STRØMFORSYNING

Som vakuumrør høy frekvens, selv om de grunnleggende prinsippene er like. Solid state høy frekvens kan også klassifiseres i ulike typer i henhold til ulike krav som bruk, komponenter, kraft og frekvens.

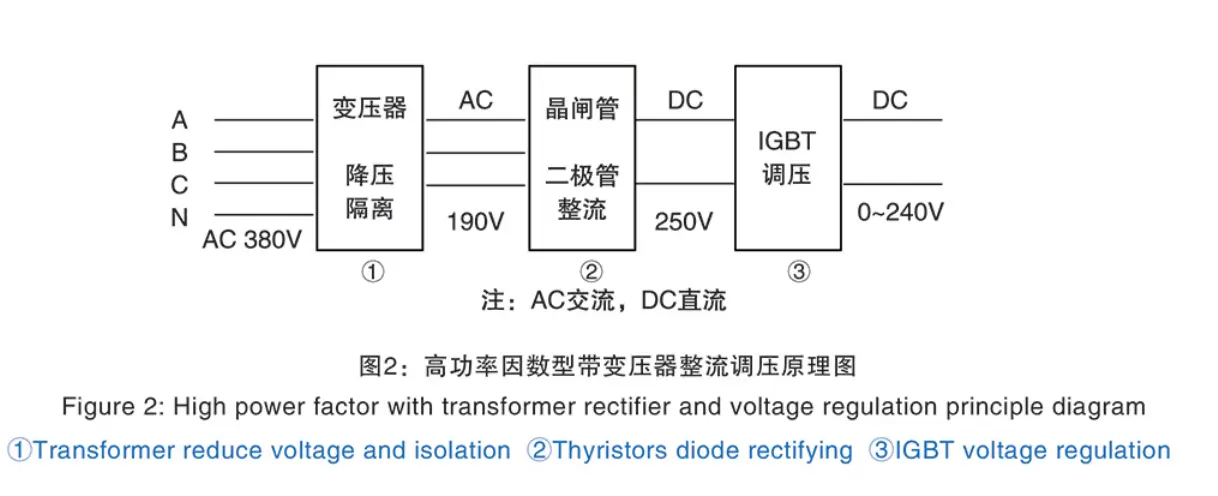

1. Klassifisert ved å likerette spenningsregulering: Tyristorer (SCR) kan brukes til å fullføre samtidig likeretting og spenningsregulering, eller bruk først diode- eller tyristor-likretter og deretter IGBT-reguleringsspenning. Bruk IGBT regulere spenningen er for å forbedre utstyrsfaktoren.kan spare strøm og forbedre sveisekvaliteten ytterligere.

2. I henhold til inngangsterminalen har transformator eller ikke kan klassifisere to typer, hvis front ingen transformator så normalt etter-tilbake høyfrekvente del vil legge til høyfrekvente transformator for å realisere isolasjon mellom induktor og rutenett. Hvis du har inngangstransformatorutstyr, vil ekstern oljenedsenket transformator og tørr transformator deles.

3. I henhold til komponentene som brukes i inverterbroen, er det lavspent MOS (felteffekttransistor), høyspennings MOS, IGBT (Isulated Gate Bipolar Transistor) og så videre. Enten høyspent eller lavspent MOS, ny type SIC-MOS-komponenter kan i stedet dem. Også IGBT har høyspennings- og lavspennings-fordeler, lavspenning og lavspenning, etc. tåle spenning, rask svitsjingsfrekvens etc.Det er dagens alternative komponenter til vanlige MOS-komponenter, kan også erstatte IGBT for å bli førstevalget for lavfrekvent utstyr.Sic-komponenter kan brukes i alle serier av selskapets produkter.og etter mange verifikasjoner på stedet.kunden kan velge med tillit.

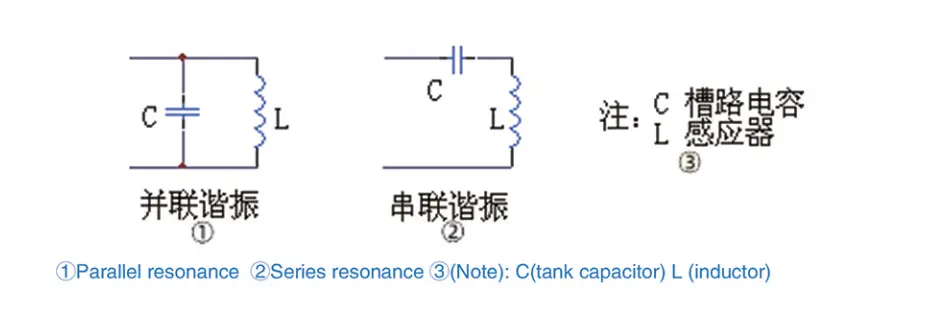

4. I henhold til den forskjellige tilkoblingen til resonanstankkretsen, er den delt inn i to typer: serie og parallell, som vist i følgende:

5. I henhold til installasjonsmetoden er det to typer: separert sveiser og kompakt sveiser.Separert sveiser betyr at likeretter og inverter lager to skap separat. Kompakt sveiser betyr likeretterskap og inverterskap lager alt-i-ett-skap.Både serier og parallelle har separert sveiser og kompaktsveiser. Generelt laveffektutstyr velger kompaktsveiser og stort kraftutstyr velger separat sveiser.

6. i det nåværende markedet bruker serieresonans normalt høyspennings-MOS eller IGBT, og parallellresonans bruker lavspent-MOS.Ingen inngangs-nedtrappingstransformator for serieresonans, men høyfrekvent transformator må settes etter tilbake inverterbro. For parallell høyfrekvent trenger noen input-nedtrappingstransformator og noen trenger høyfrekvente transformator etter rekt.

Alle forskjellige typer høyfrekvente strømkilder har sine egne egenskaper, følgende firmautstyr vil ha en detaljert beskrivelse.
