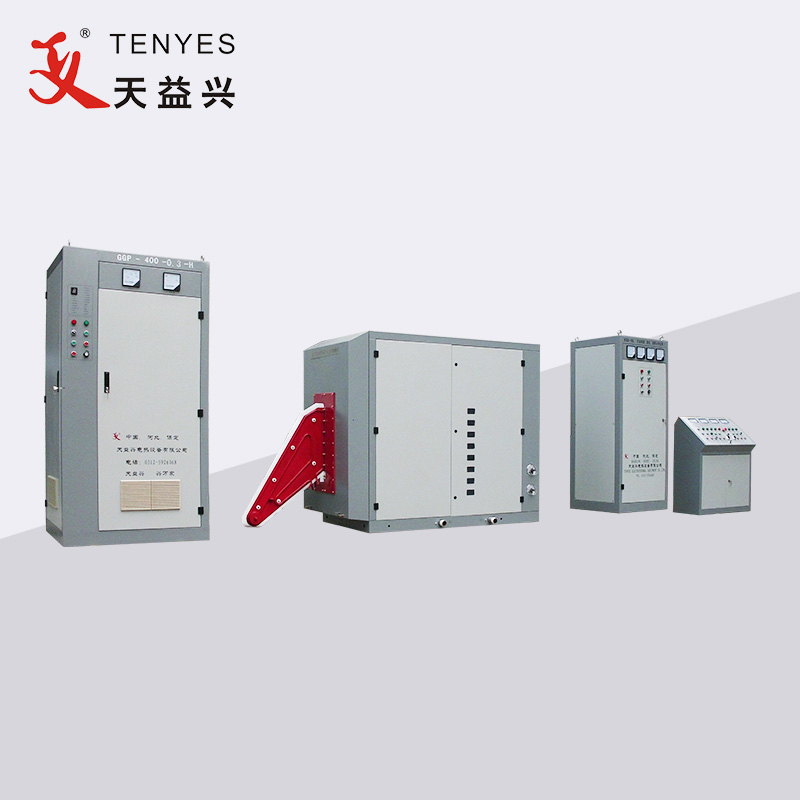

400KW høyfrekvent rørsveisemaskin er designet for induktiv sveising av stålrør med rett søm. Hele settet består av likeretterskap, inverterskap, sirkulerende kjølesystem for bløtt vann, nedtrappingstransformator, konsoll, og så videre.
Sammenlignet med vakuumrørstrømforsyning, inneholder solid state høyfrekvent strømkilde høyt vitenskapelig og teknologisk innhold med tett kombinasjon av sterk og svak elektrisitet i kretsen. Effekter forårsaket av strukturell konfigurasjon kan heller ikke ignoreres. Det betyr imidlertid ikke at det er vanskelig å opprettholde solid state høyfrekvent strømforsyning. Den kan heller ikke illustrere at vedlikeholdet av en solid-state strømkilde har behov for svært avansert kunnskap og erfaring. Tvert imot, på grunn av designeres fulle vurdering av disse problemene på et tidlig stadium av utformingen, forbedrer de på den ene siden påliteligheten og stabiliteten til forsyningskraften som helhet for å redusere muligheten for feil eller oppnå ingen feil; På den annen side kan brukerens vedlikeholdspersonale raskt finne ut årsaken til problemet og behandle symptomatisk ved å prøve hardere med praktisk gjenfinning og finne spor selv om utstyret er ute av drift. I henhold til den faktiske situasjonen på stedet, er utformingen av det primære skapet forseglet boksstruktur for å forhindre at apparatet virker fra støv på stedet. Her er noen åpenbare trekk ved den tredje generasjonen solid state høyfrekvent strømforsyning.
Nominell utgangseffekt: 400kW
Sveisemodus: induksjonstype
Nominell likespenning: 240V
Nominell likestrøm: 2000A
Nominell frekvens: 250KHZ
Hele effektiviteten: η≥85 %
Strømforsyningsspenning: 3-fase 380V/50Hz (utstyret kan fungere ved spenningen 380V±5%)
Strømfordelingskapasitet: ≥500kVA
Effektfaktor: ≥0,85
Strømforsyningskabel: hver fase av plastdekket kobberkabel ≥400mm², jordledning≥200mm2
Beskrivelse |
Komposisjon / modell |
Antall. |
400KW Høyfrekvent rørsveising maskin |

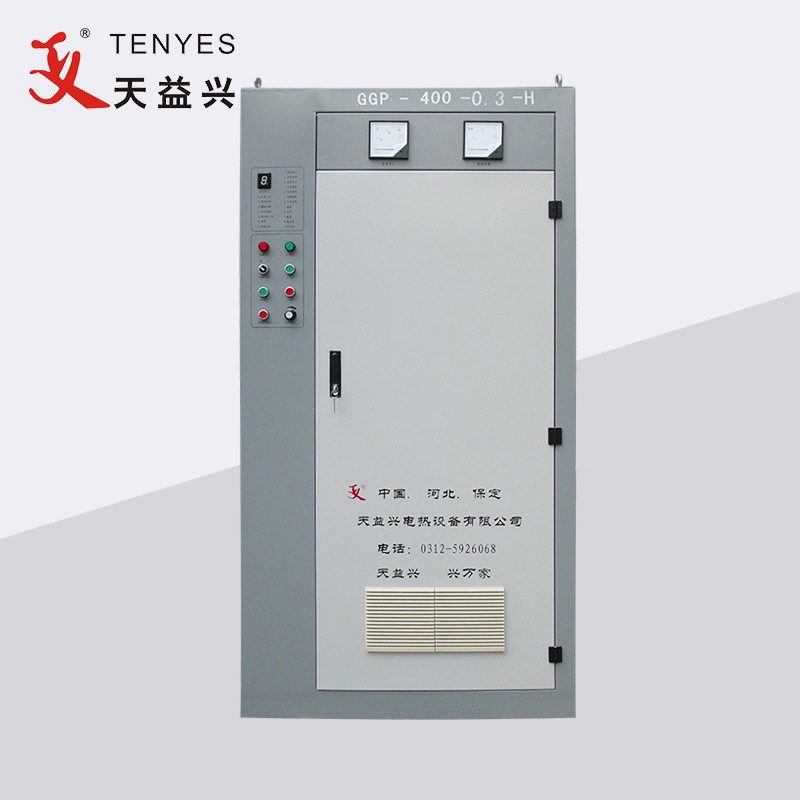

Likeretterskap |
1 |

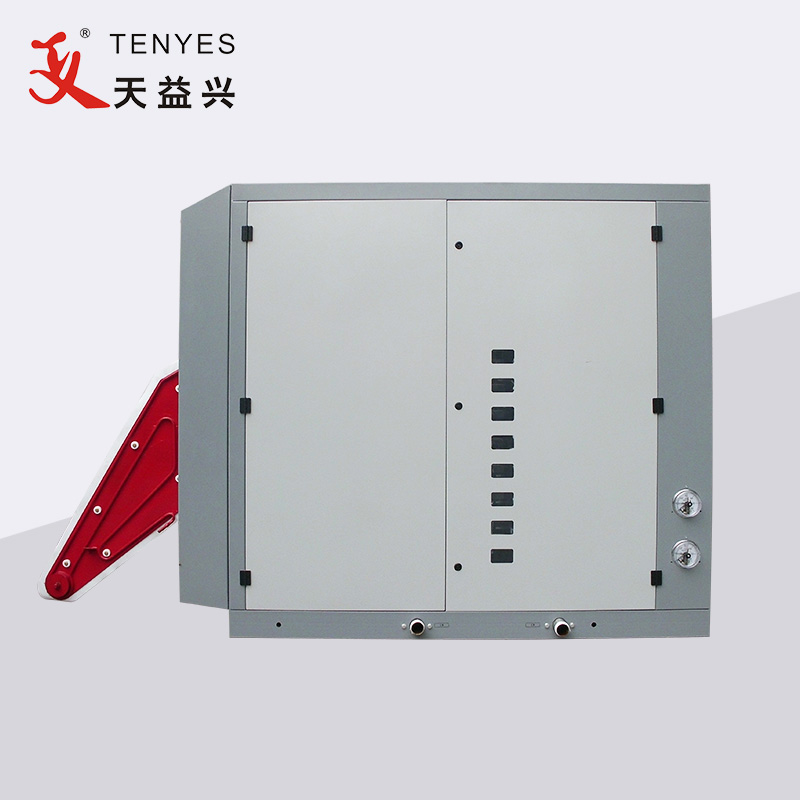

Inverter skap |
1 |
|
Klimaanlegg |
1 |
|
konsoll |
1 |
|

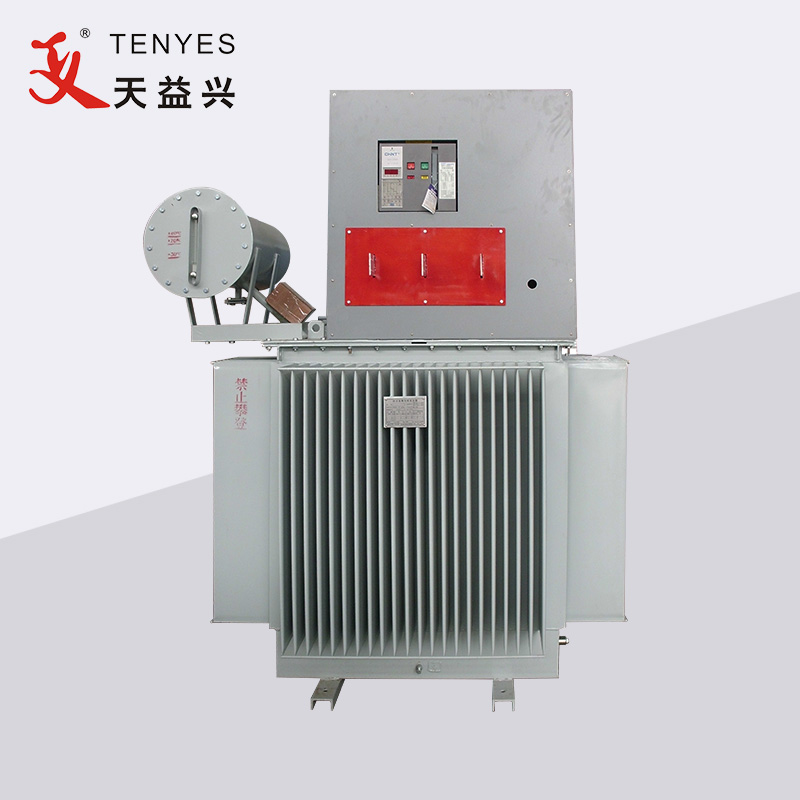

Transformator |
1 |
|
Vann-vann kjølesystem |
1 |
|
2-dimensjons brakett |
1 |
1. Den enkle kretsen og praktisk installasjon
2. Fullstendig beskyttelse og enkelt vedlikehold
3. Liten harmonisk interferens og ingen forurensning til strømnettet
4. Sikker uten høyt trykk og ingen brann som rammer stålrør av induksjonsspolen
5. Høy effektivitet, åpenbar energibesparende, mindre kjølevann
6. Mindre sprut og god kvalitet på sveisingen
