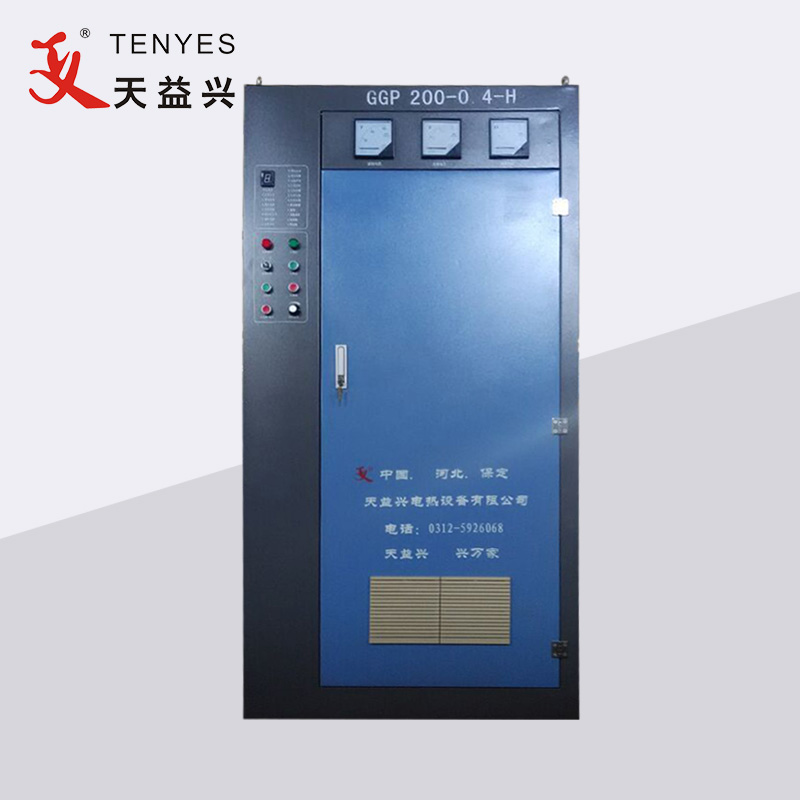

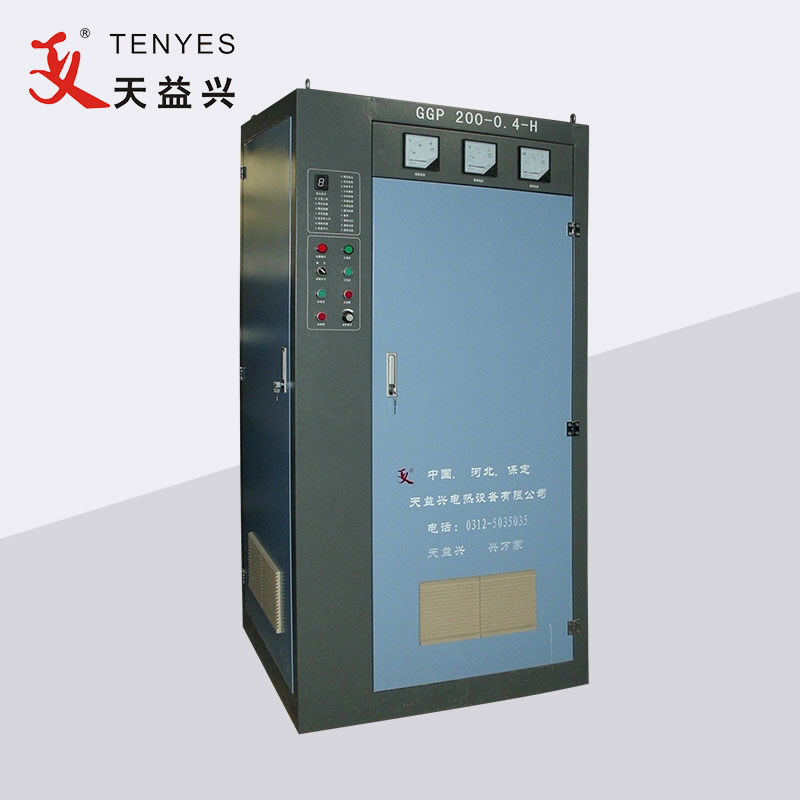

TENYES-selskapet i Kina er forpliktet til å tilby innovative, pålitelige og effektive sveiseløsninger for alle vennlige kunder. Den 200KW høyfrekvente rørsveisemaskinen har et brukervennlig grensesnitt som gir optimal ytelse, høy sveisehastighet og energisparende evner for klienter. 200KW høyfrekvent rørsveisemaskin likeretterskap inneholder en trefase tyristorstyrt likeretterbro som bruker tyristorer til å justere likerettervinkelen α og derved kontrollere utgangseffekten til strømforsyningen. Den filtrerte likespenningen går deretter inn i høyfrekvente omformeren, utgangen er en enfaset høyfrekvent kraft som kommer inn i resonanskretsen. Den høyfrekvente energien leveres til lasten gjennom en tilpasnings- og justeringsmekanisme, og fullfører sveisingen av stålrøret.
I. Utstyrsbruk: Sveising av stålrør
II. Utstyrsnavn og modell: Solid State High Frequency Welder, GGP200-0.35-H
III. Solid State High Frequency Welder inkluderer følgende utstyr:
Retteskap
Inverter skap
Sentral kontrollkonsoll
Nedtrappingstransformator
DC-drivskap
Vann-vann kjølesystem
Tredimensjons justeringsbrakett
kontakt sveisehode
IV. Tekniske parametre for utstyr
A) Bruk av 200KW høyfrekvent rørsveisemaskin
Stålrørdiameter: φ35-φ76mm
Stållist veggtykkelse: 1,5-3,25mm
Sveisemodus: kontakttype
Sveisehastighet: 60-100m
B) Driftsparametre for 200KW høyfrekvent rørsveisemaskin
Merkeeffekt: 200KW
Nominell likespenning: 240V
Nominell likestrøm: 1000A
Nominell frekvens: 350KHZ
Effektivitet: ≥85 %
Utgang høyfrekvent effekt: ≥200KW
C) Krav til strømforsyning for 200KW høyfrekvent rørsveisemaskin
Strømforsyningsform: tre-fase fire-leder system strømfrekvens vekselstrøm,
linjespenning 380V±5%
Strømfordelingskapasitet: over 250KVA
Effektfaktor: ≥0,85
Strømforsyningskabel: plastdekket kobbertråd, hver fase ≥200 mm2jordledning ≥ 95 mm2
